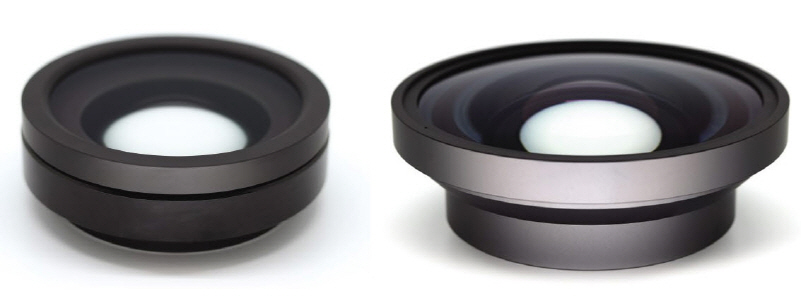

콜리메이션 렌즈(휴대폰 렌즈 검사용)

Collimation(Relay) Lens
Introduction

Collimation 렌즈의 특징

휴대폰용 카메라의 성능검사 및 센서와의 정렬을 위하여 제작된 렌즈로 검사 시스템 구성 시 원거리에 타겟을 두게 되면 너무 큰 공간을 사용하여야 한다. 이를 릴레이 렌즈를 이용하여 콜리메이션 시스템을 구성, 근거리에 타겟을 두어도 원거리에서 검사를 하는 것과 동일한 효과를 낼 수 있다.

  • 용도 : 도휴대폰 카메라 검사 및 정렬 장비
    검사 시스템 조건에 따라 WD와 각도를 customize 가능
  • 제품군 :
    WD114-73D, WD536-73D, WD475-77D, WD220-80D,
    WD375-80D, WD407-80D, WD407-80D-IR, WD263-110D
    WD316-120D, WD196-120D, WD106-125D
Relay Lens Series
Product Name FOV
(Angle)
Effective
Focal Length
Wavelength WD
(Chart to Exit Pupil)
Motion Dia EPD Distortion Size
(Length /
Diameter)
WD114-73D 73° 109.7mm 435~656nm 114.18mm
(Real D : 2.0M)
Ø5mm Ø2.1mm -1.00% 44mm /
Ø140mm
WD536-73D 73° 677.7mm 435~656nm 535.90mm
(Real D : 2.0M)
Ø6mm Ø2.1mm 0.50% 20mm /
Ø58mm
WD475-77D 77° 412.8mm 435~656nm 379.97mm
(Real D : Infinite)
Ø30mm Ø17.8mm 0.50% 93mm /
Ø178mm
WD220-80D 80° 244.7mm 435~656nm 219.53mm
(Real D : 2.0M)
Ø8mm Ø2.2mm -0.40% 47.5mm /
Ø115mm
WD375-80D 80° 377.4mm 435~656nm 374.99mm
(Real D : 5.0M)
Ø8mm Ø2.4mm 1.00% 38mm /
Ø108mm
WD407-80D 80° 506.6mm 435~656nm 408.9mm
(Real D : 2.0M)
Ø5mm Ø2.1mm 0.60% 38mm /
Ø108mm
WD407-80D-IR 80° 506.6mm 850~1000nm 408.9mm
(Real D : 2.0M)
Ø5mm Ø2.1mm 0.60% 38mm /
Ø108mm
WD263-110D 110° 310.2mm 435~656nm 262.86mm
(Real D : 2.0M)
Ø15mm Ø1mm 0.60% 52.4mm /
Ø144mm
WD316-120D 120° 373.9mm 435~656nm 316.43mm
(Real D : 2.0M)
Ø5mm Ø2.1mm 1.25% 55mm /
Ø200mm
WD196-120D 120° 204.2mm 435~656nm 195.59mm
(Real D : 2.0M)
Ø8mm Ø1.2mm 1.20% 64.5mm /
Ø172mm
WD106-125D 125° 101.5mm 435~656nm 105.94mm
(Real D : 10.0M)
Ø5mm Ø1mm 4.00% 49mm /
Ø135mm
